Produktbeschreibung
Superwind 1250 Windgenerator
Superwind 1250
Besonderheiten des Superwind 1250
Patentierte Rotorblattverstellung
Ähnlich wie bei großen Windkraftanlagen werden bei allen Superwind-Generatoren die Rotorblätter oberhalb der Nennwindgeschwindigkeit automatisch verstellt und die aerodynamischen Lasten direkt am Rotor begrenzt. Vermieden werden hohe Kräfte auf die Struktur, wodurch die Sicherheit und Zuverlässigkeit deutlich erhöht wird. Gleichzeitig erzeugt ein Superwind auch weit oberhalb der Nennwindgeschwindigkeit noch volle Leistung: Situationen, in denen andere Windkraftanlagen bereits abgeschaltet werden müssen.
Der Verstellmechanismus ist wartungsfrei und vollständig geschützt in der Nabe integriert. Die rein mechanische Wirkungsweise funktioniert auch bei externen Störungen zuverlässig und hält den Windgenerator unabhängig von elektronischen Komponenten in einem sicheren Betriebszustand.
Star Hub
Star Hub ist die Rotornabenkonstruktion unserer aktuellen Windgeneratoren. Die patentierte Rotorblattverstellung arbeitet bei hohen Windgeschwindigkeiten vollautomatisch, regelt die Leistung oberhalb der Nennwindgeschwindigkeit und begrenzt die Belastung des Generators. Die neue Sternsynchronisation der Rotorblätter macht alle Superwind-Anlagen im Vergleich zu älteren Technologien widerstandsfähiger gegen Starkwind und Turbulenzen.
Gedämpfte Windnachführung
Die Windnachführung über die Windfahne ist so ausgelegt, dass sie den Windgenerator zuverlässig in den Wind dreht, sobald dieser ausreicht, um Leistung zu erzeugen. Damit die Superwind-Generatoren auch an turbulenten Standorten immer ruhig im Wind stehen, sind sie mit einer Dämpfung ausgestattet. Diese Dämpfung ist eine Besonderheit unserer Windgeneratoren. Der ruhige Stand im Wind ist eine wesentliche Voraussetzung für eine effiziente Stromerzeugung.
Abgestimmtes Gesamtkonzept
Da wir unsere Systeme selbst entwickeln, sind alle Komponenten perfekt aufeinander abgestimmt. So ist der elektrische Generator exakt an die Aerodynamik des Rotors angepasst und liefert bereits bei niedrige Windgeschwindigkeiten Ladestrom. Ausgeführt als bürstenlose Synchronmaschine, die mit Neodym-Magneten erregt wird, hat der Generator einen hervorragenden Wirkungsgrad über den gesamten Leistungsbereich.
Rotorblätter
Handlaminierte Rotorblätter aus GFK-CFK-Verbundwerkstoffen steigern die Robustheit weiter und verbessern die Regeleigenschaften zusätzlich.
Mit dem Superwind 1250 sind Sie bestens gerüstet für die Herausforderungen in den anspruchsvollsten Umgebungen der Welt zwischen Arktis und Antarktis.
Technische Daten
| Nennleistung | 1250 W | Nennspannung | 24 V DC oder 48V DC je nach Modell |
| Nennwindgeschwindigkeit | 11,5 m/s | Drehzahlregelung | Rotorblattverstellung |
| Betriebsbereich | 3,5 m/s - 35 m/s (ungebremst) | Leistungsregelung | Rotorblattverstellung |
| Überlebenswindgeschwindigkeit | 50 m/s (gebremst) | Bremse 1 | Generatorkurzschluss |
| Rotordurchmesser | 2,4 m | Bremse 2 | Scheibenbremse |
| Blattzahl | 3 | Masse gesamt | 45 kg |
| Rotorblattmaterial | GFK / CFK - Handlaminat | Rotorschubkraft, Betrieb | 190 N |
| Drehzahl | 300 – 600 Upm | Rotorschubkraft, Extremböe | 1700 N |
| Generator | Permanentmagnet, 3-phasig; Neodym-Magnete |

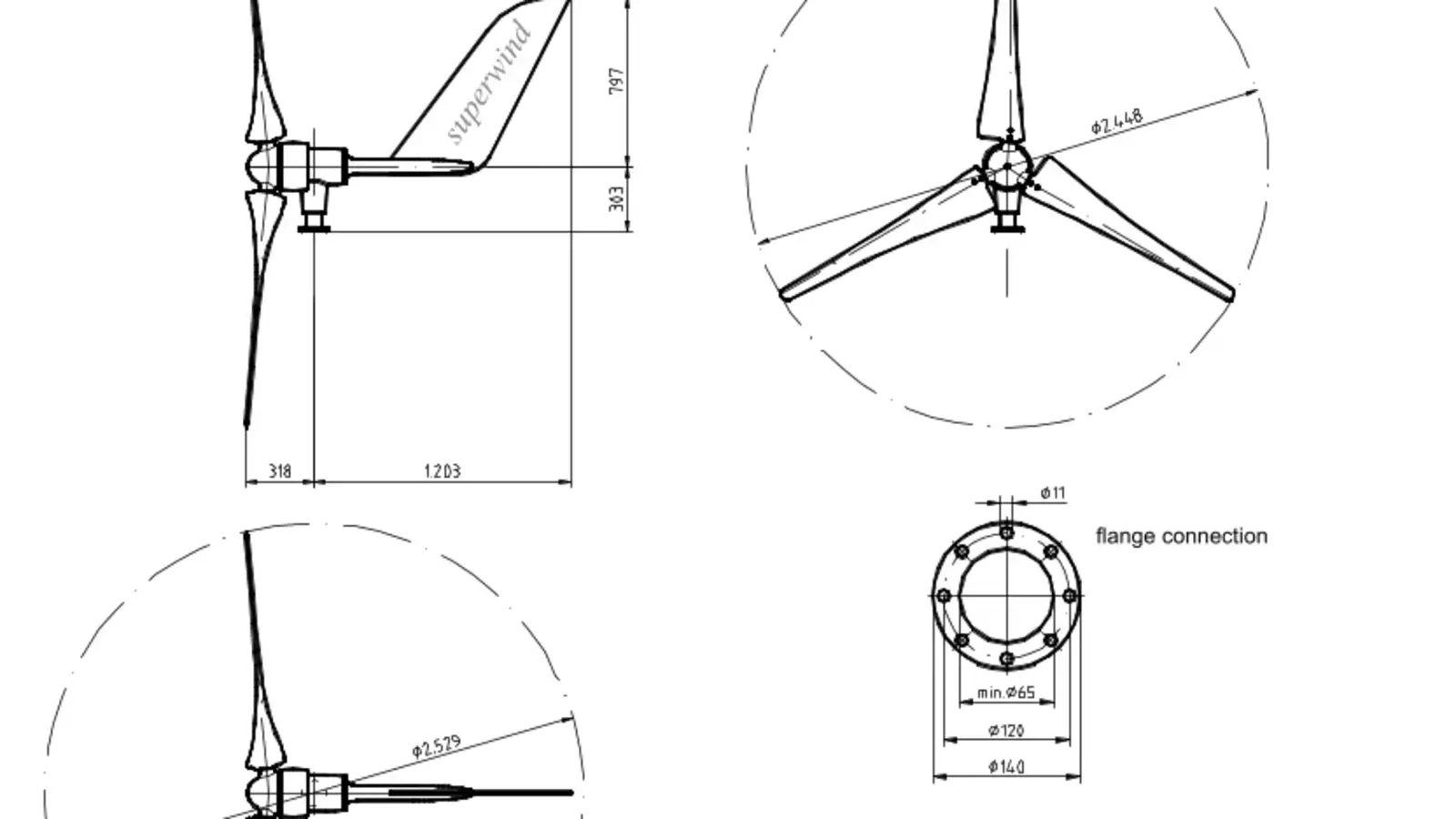

Maßzeichnung

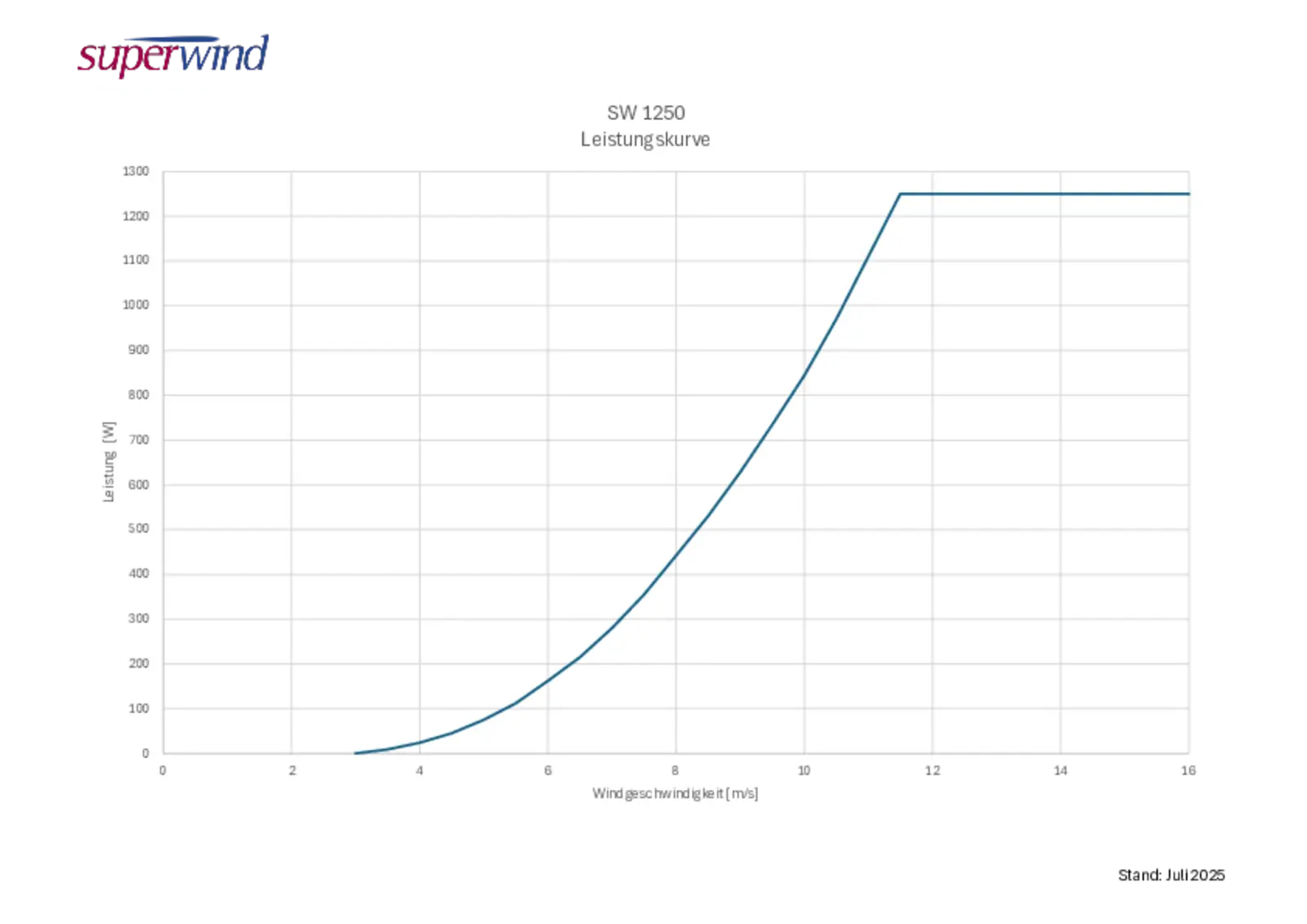

Leistungskurve
