Produktbeschreibung
SW 353 Windgenerator

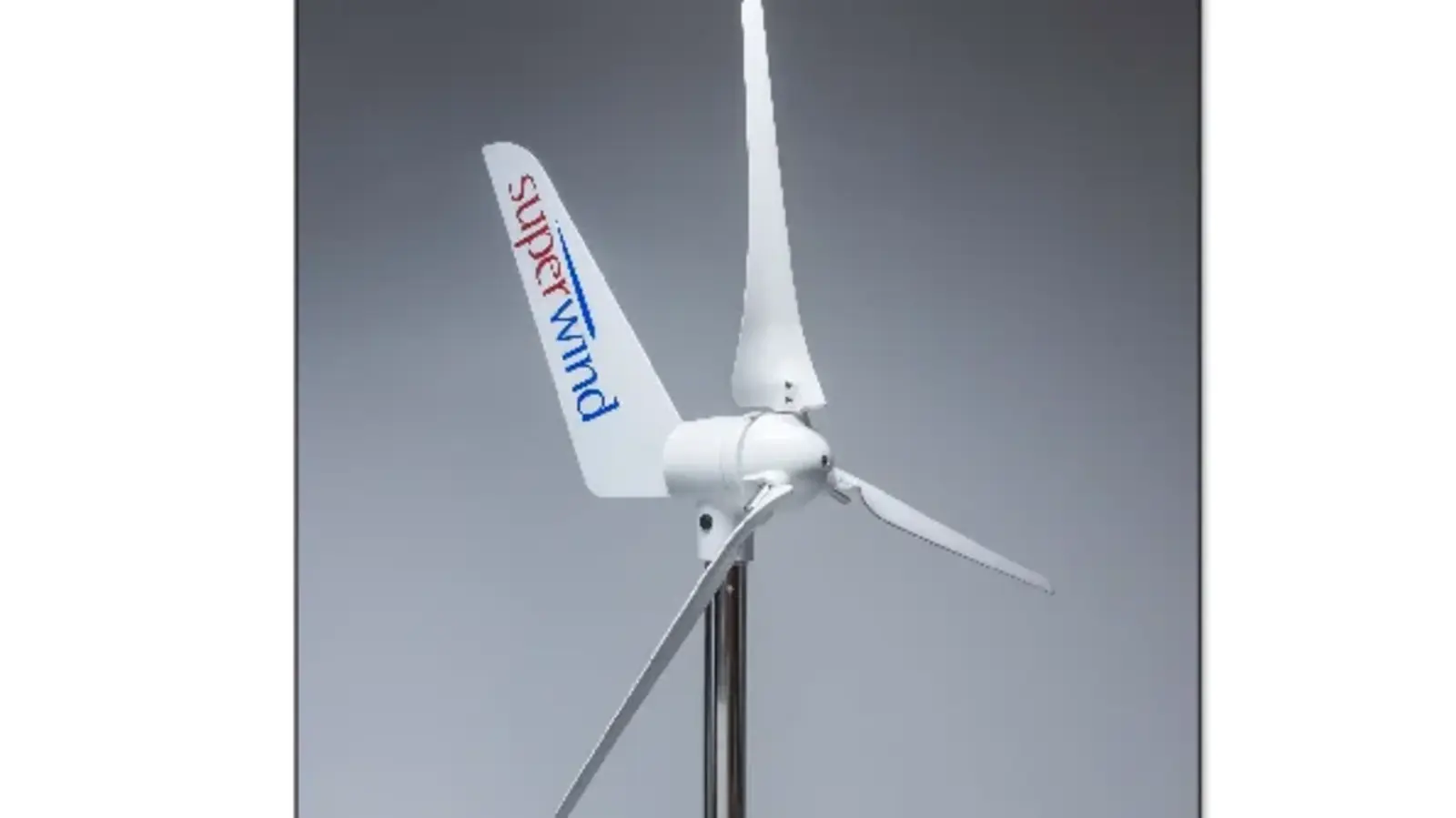

Superwind 353
Besonderheiten des Superwind 353
Patentierte Rotorblattverstellung
Ähnlich wie bei großen Windkraftanlagen werden bei allen Superwind-Generatoren die Rotorblätter oberhalb der Nennwindgeschwindigkeit automatisch verstellt und die aerodynamischen Lasten direkt am Rotor begrenzt. Vermieden werden hohe Kräfte auf die Struktur, wodurch die Sicherheit und Zuverlässigkeit deutlich erhöht wird. Gleichzeitig erzeugt ein Superwind auch weit oberhalb der Nennwindgeschwindigkeit noch volle Leistung: Situationen, in denen andere Windkraftanlagen bereits abgeschaltet werden müssen. Der Verstellmechanismus ist wartungsfrei und vollständig geschützt in der Nabe integriert. Die rein mechanische Wirkungsweise funktioniert auch bei externen Störungen zuverlässig und hält den Windgenerator unabhängig von elektronischen Komponenten in einem sicheren Betriebszustand.
Generatorwelle
Herzstück des SW 353 ist eine robuste, dreifach gelagerte Generatorwelle. Diese Konstruktion nimmt die bei Turbulenzen auftretenden erhöhten Kreiselkräfte zuverlässig auf und sorgt für eine außergewöhnliche Stabilität und Langlebigkeit der Lagerung.
Rotorblätter
Handlaminierte Rotorblätter aus GFK-CFK-Verbundwerkstoffen steigern die Robustheit weiter und verbessern die Regeleigenschaften zusätzlich.
Gedämpfte Windnachführung
Die Windnachführung über die Windfahne ist so ausgelegt, dass sie den Windgenerator zuverlässig in den Wind dreht, sobald dieser ausreicht, um Leistung zu erzeugen. Damit die Superwind-Generatoren auch an turbulenten Standorten immer ruhig im Wind stehen, sind sie mit einer Dämpfung ausgestattet. Die Dämpfung der Windnachführung verhindert auch unerwünschte Pendelbewegungen durch Wellengang auf Bojen oder Schiffen.
Star Hub
Star Hub ist die Rotornabenkonstruktion unserer aktuellen Windgeneratoren. Die patentierte Rotorblattverstellung arbeitet bei hohen Windgeschwindigkeiten vollautomatisch, regelt die Leistung oberhalb der Nennwindgeschwindigkeit und begrenzt die Belastung des Generators. Die neue Sternsynchronisation der Rotorblätter macht alle Superwind-Anlagen im Vergleich zu älteren Technologien widerstandsfähiger gegen Starkwind und Turbulenzen.
Weitere Features:
Darüber hinaus sind die Geräte mit einer Mastaufnahme aus Edelstahl ausgestattet, die eine feste Verschraubung mit dem Mastrohr ermöglicht und somit höchste Stabilität gewährleistet.
Abgestimmtes Gesamtkonzept
Da wir unsere Systeme selbst entwickeln, sind alle Komponenten perfekt aufeinander abgestimmt. So ist der elektrische Generator exakt an die Aerodynamik des Rotors angepasst und liefert bereits bei niedrige Windgeschwindigkeiten Ladestrom. Ausgeführt als bürstenlose Synchronmaschine, die mit Neodym-Magneten erregt wird, hat der Generator einen hervorragenden Wirkungsgrad über den gesamten Leistungsbereich.
Während herkömmliche Generatoren bei zu starkem Wind abgeschaltet werden müssen, sorgt die Rotorblattverstellung und die großzügige Dimensionierung des Generators dafür, dass die Superwind-Generatoren auch bei sehr hohen Windgeschwindigkeiten dauerhaft die volle Leistung abgeben kann.
Mit dem Superwind 353 sind Sie für die Herausforderungen in den anspruchsvollsten Umgebungen der Welt bestens gerüstet, egal ob an Land oder auf See.
Technische Daten
| Nennleistung | 350 W | Generator | Permanentmagnet, 3-phasig, mit Gleichrichter Neodym-Magnete |
| Nennwindgeschwindigkeit | 12,5 m/s | Nennspannung | 12 V, 24 V oder 48 V, je nach Modell |
| Betriebsbereich | 3,5 m/s - 35 m/s (ungebremst) | Drehzahlregelung | Rotorblattverstellung |
| Überlebenswindgeschwindigkeit | 50 m/s (gebremst) | Leistungsregelung | Rotorblattverstellung |
| Rotordurchmesser | 1,20 m | Bremse | Generatorkurzschluss |
| Blattzahl | 3 | Masse gesamt | 12,0 kg |
| Rotorblattmaterial | GFK/CFK handlaminiert | Rotorschubkraft, Betrieb | 70 N |
| Drehzahl | 500 – 1300 Upm | Rotorschubkraft, Extremböe | 220 N |

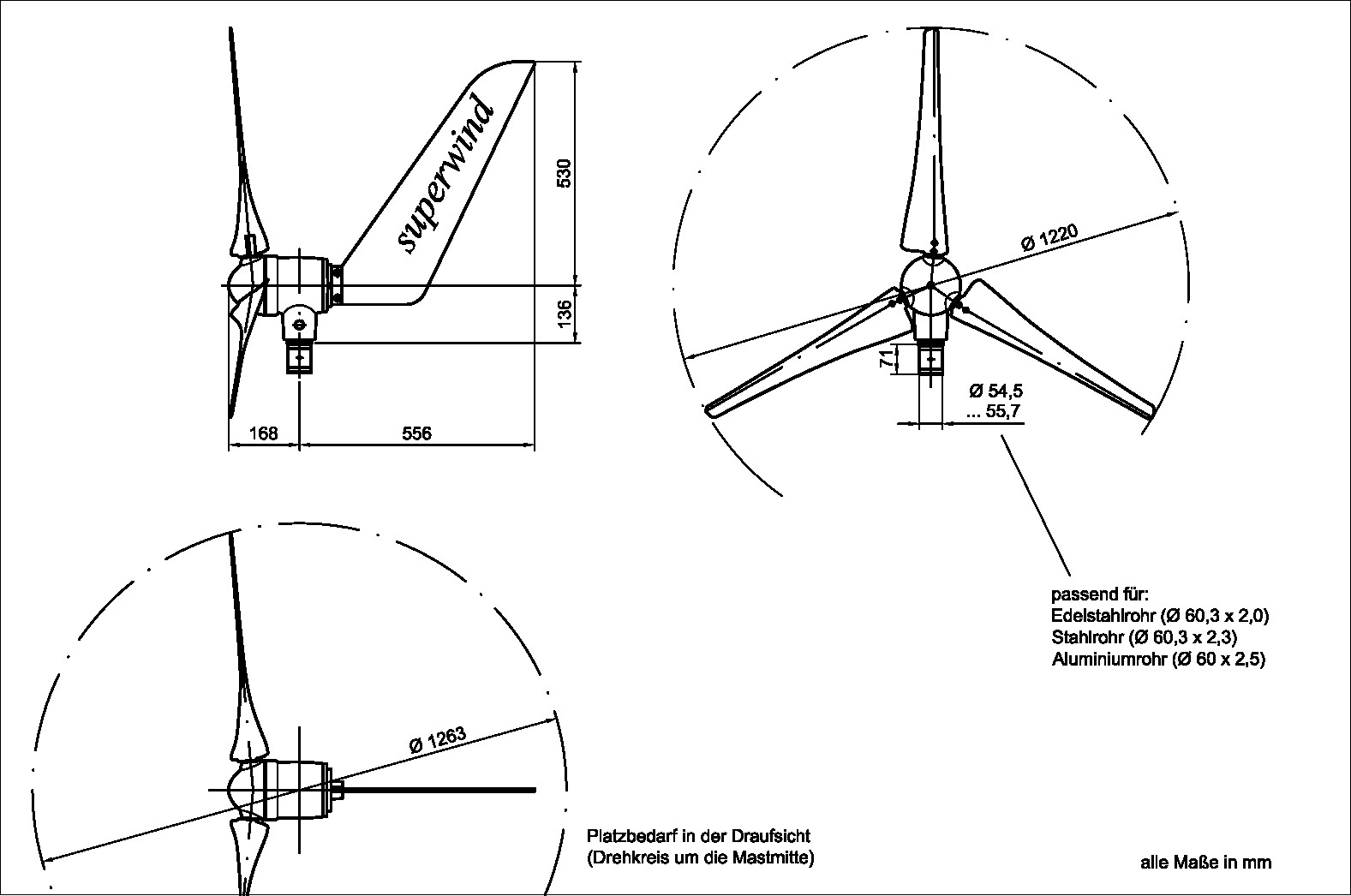

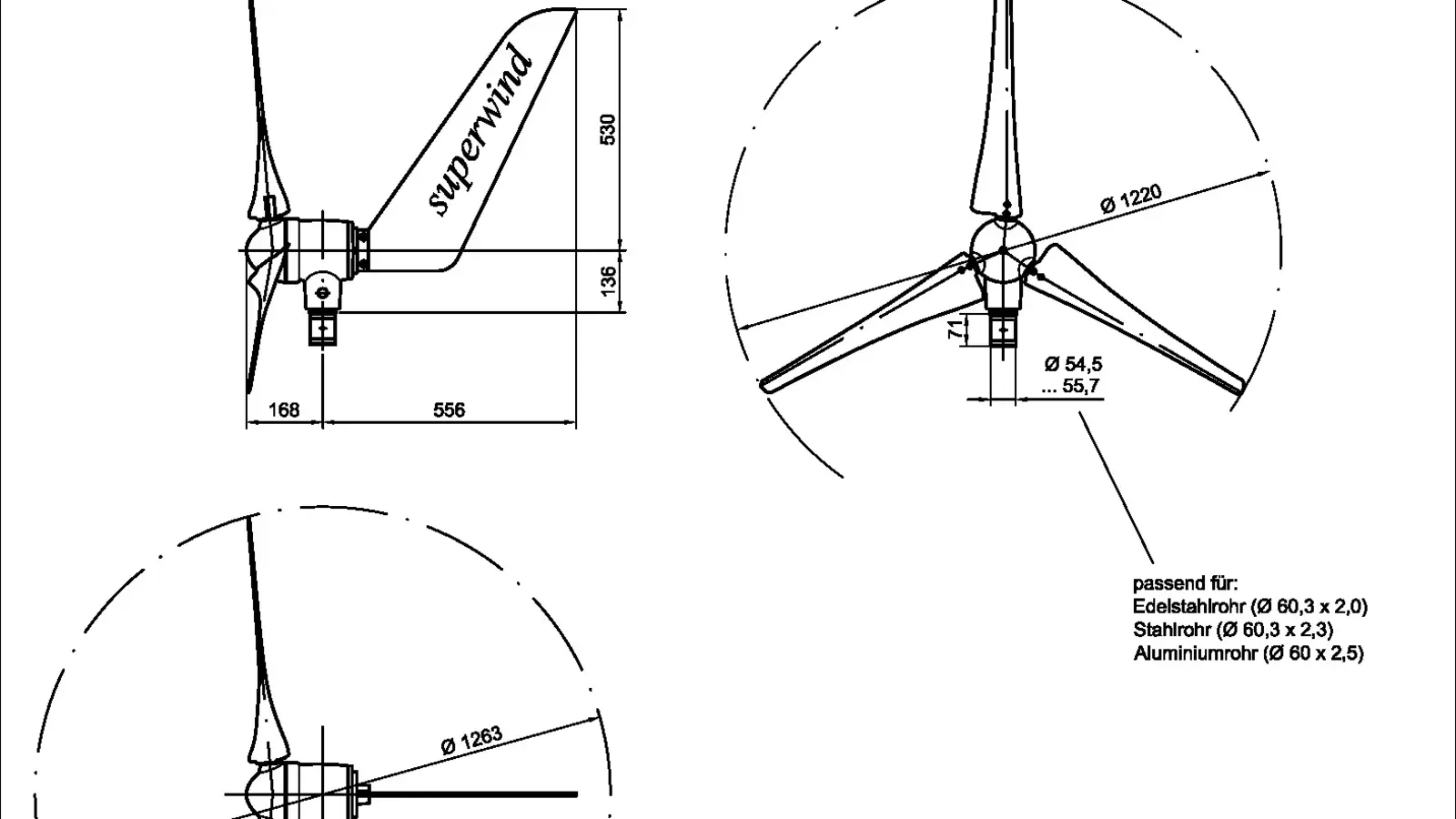

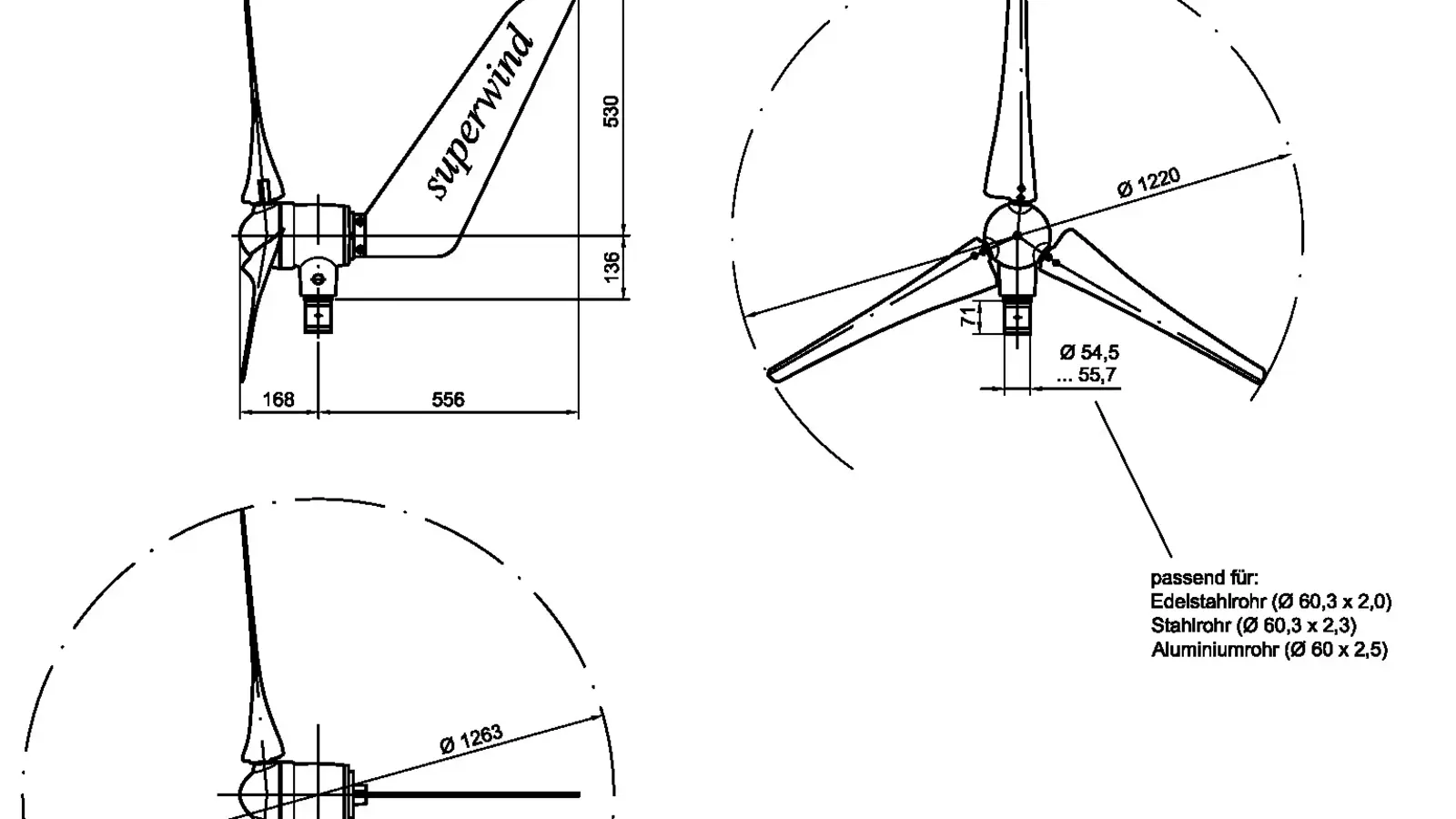

Maßzeichnung

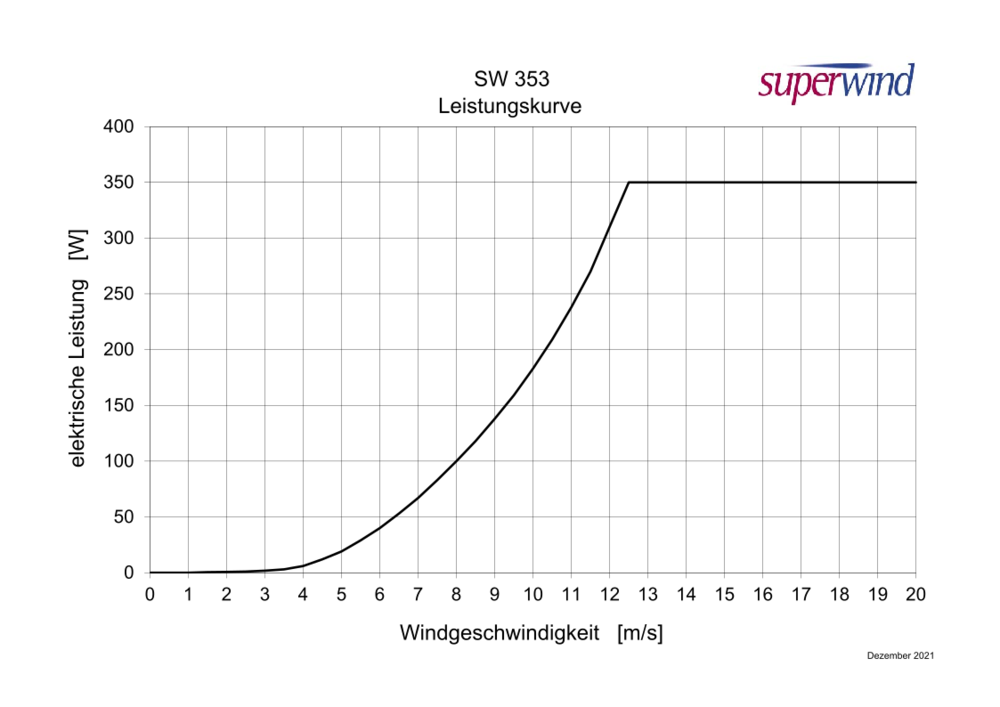

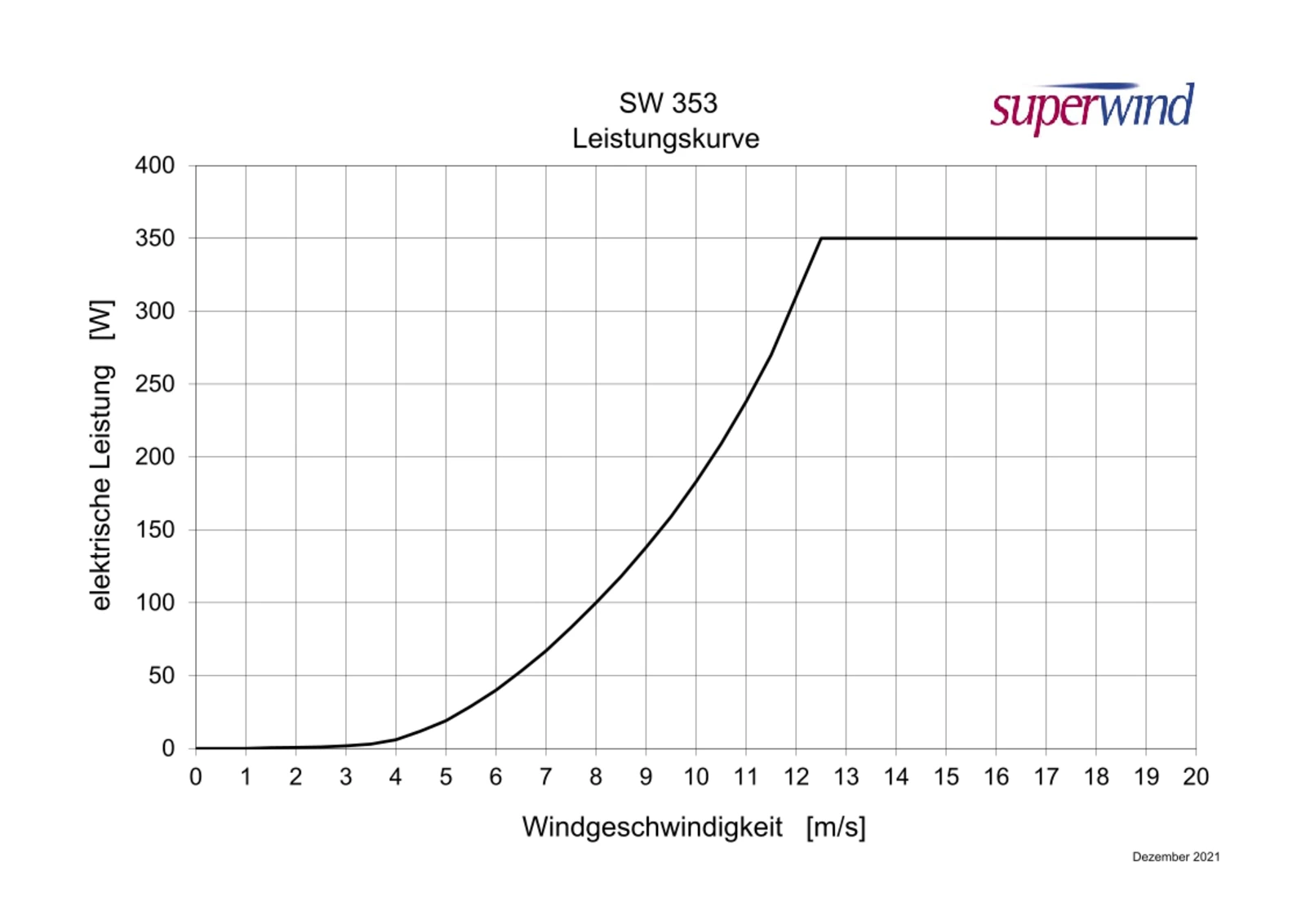

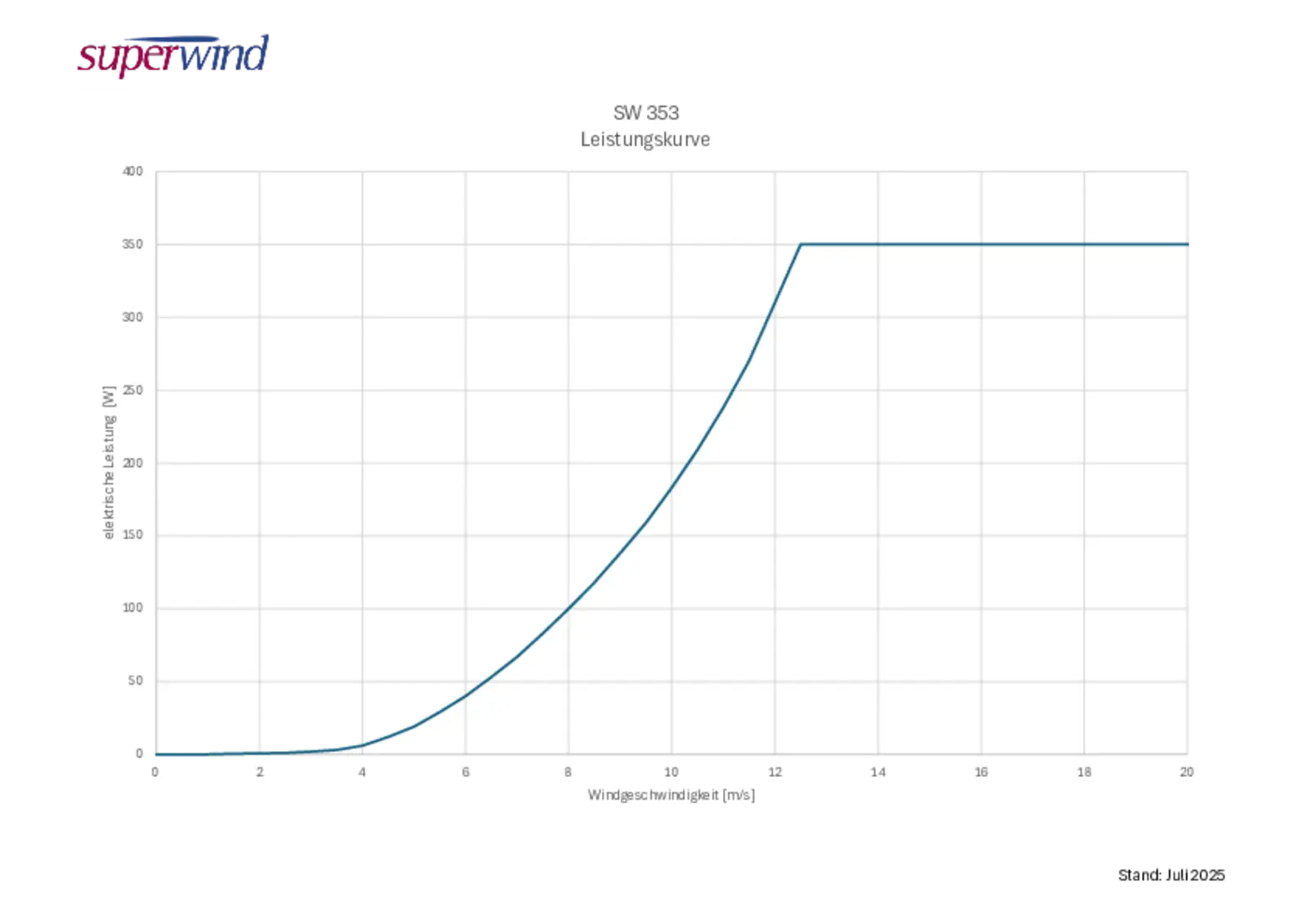

Leistungskurve
